GT5-12E-1
类别:数控钢筋调直切断机
关键词:
数控钢筋调直切断机
GT5-12E-1数控钢筋调直切断机是经公司技术部门多年潜心设计的一款全新调直机，该设备将盘条钢筋经全主动调直、自动切断，10mm-12000mm任意长度都可调直切断，该设备方便安装和运输，产品精度经达到国内先进水平，广泛应用于国家基础建设各个领域，尤其适用于住宅产业化项目，是我公司具有自主知识产权的高科技产品。
设备描述
GT5-12E-1数控钢筋调直切断机是经公司技术部门多年潜心设计的一款全新调直机，该设备将盘条钢筋经全主动调直、自动切断，10mm-12000mm任意长度都可调直切断，该设备方便安装和运输，产品精度经达到国内先进水平，广泛应用于国家基础建设各个领域，尤其适用于住宅产业化项目，是我公司具有自主知识产权的高科技产品。
产品参数
| 型号 | 单线加工能力 | 双线加工能力 | ***大牵引速度 | 可加工钢筋强度等级 | 长度精度 | 剪切长度 | 平均消耗电力 | 加工根数 | 设备功率 | 设备总重量 | 工作环境温度 | 主机尺寸 | 设备颜色 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 单位 | mm | mm | m/min | MPa | mm | mm | kW/h | 根 | KW | KG | ℃ | mm | |
| 数据 | Φ5-12 | Φ5-10 | 130 | δs≤HRB500 | ≤±1 | 10-12000 | 6 | ≤2 | 26.5 | 5000 | -5℃-40℃ | 4300 x3500 x2100 | 灰色+橘红 |
| 附注 | 单线Φ5-12mm参考工作速度80-130m/min 双线Φ5-8mm参考工作速度80-120m/min 双线Φ10mm参考工作速度80-110m/min | 双线Φ5-8mm参考工作速度80-120m/min 双线Φ10mm参考工作速度80-110m/min | 单线Φ5-12mm参考工作速度80-130m/min 双线Φ5-8mm参考工作速度80-120m/min 双线Φ10mm参考工作速度80-110m/min | 单线Φ5-12mm（δs≤HRB500） 双线Φ5-8mm（δs≤HRB500） 双线Φ10mm（δs≤HRB335） | 单线：1-6m，误差±1.5mm 6-12m，误差±3mm 双线：1-6m，误差±2mm 6-12m，误差±4mm |
生产线

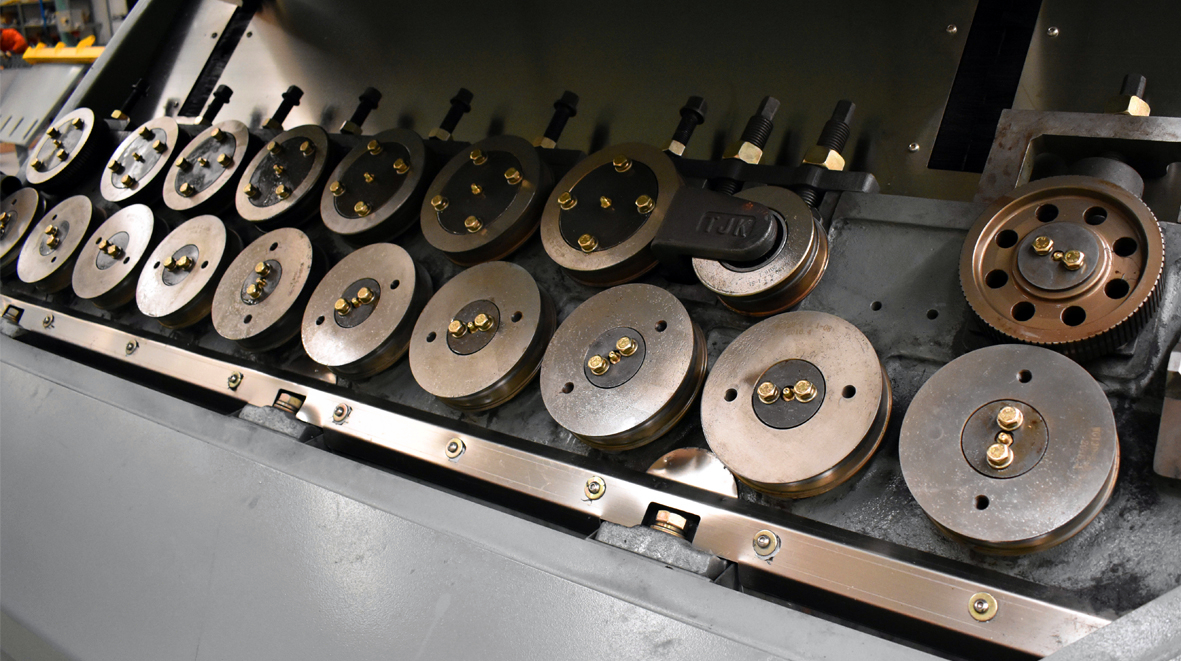

水平矫直机构
由一矫直梁、矫直板、双线压轮、单线压轮等组成，水平矫直机构主要完成钢筋的横向矫直，确保调直后钢筋的直线度，该机构具有自动穿丝装置，省时省力。

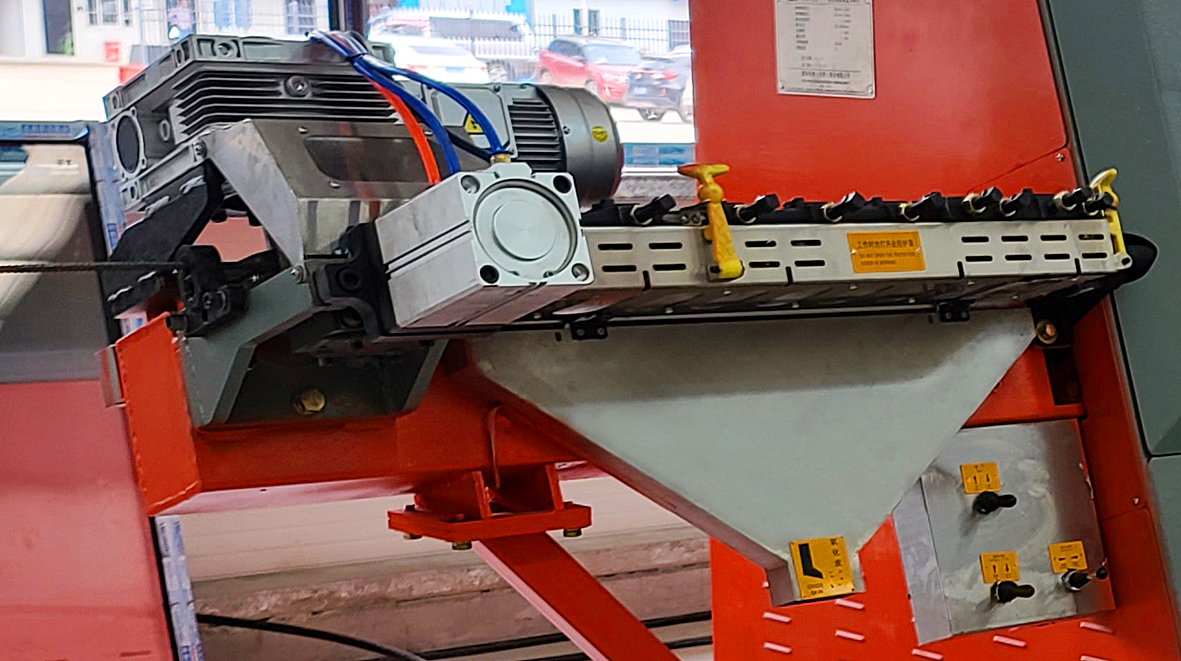

牵引矫直机构
主要完成钢筋牵引及纵向矫直，确保钢筋在牵引的过程中不扭转，调直后钢筋直线度更佳，内部采用齿轮+同步带传动方式，减少易损件，牵引速度***快可达130m/min。
计数机构
采用光电开关计数，计数精度高，可设定加工根数，到达设定根数后自动停机。

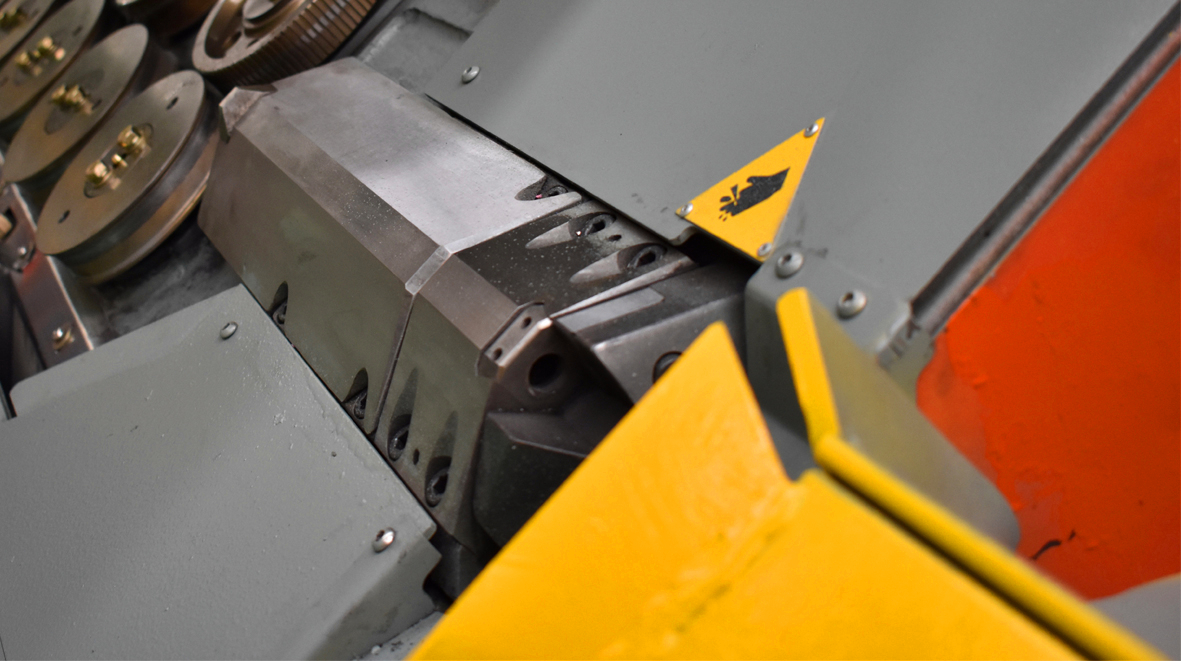

剪切机构
采用伺服电机驱动，剪切精度高，剪切面平整，无毛刺，剪切速度快。

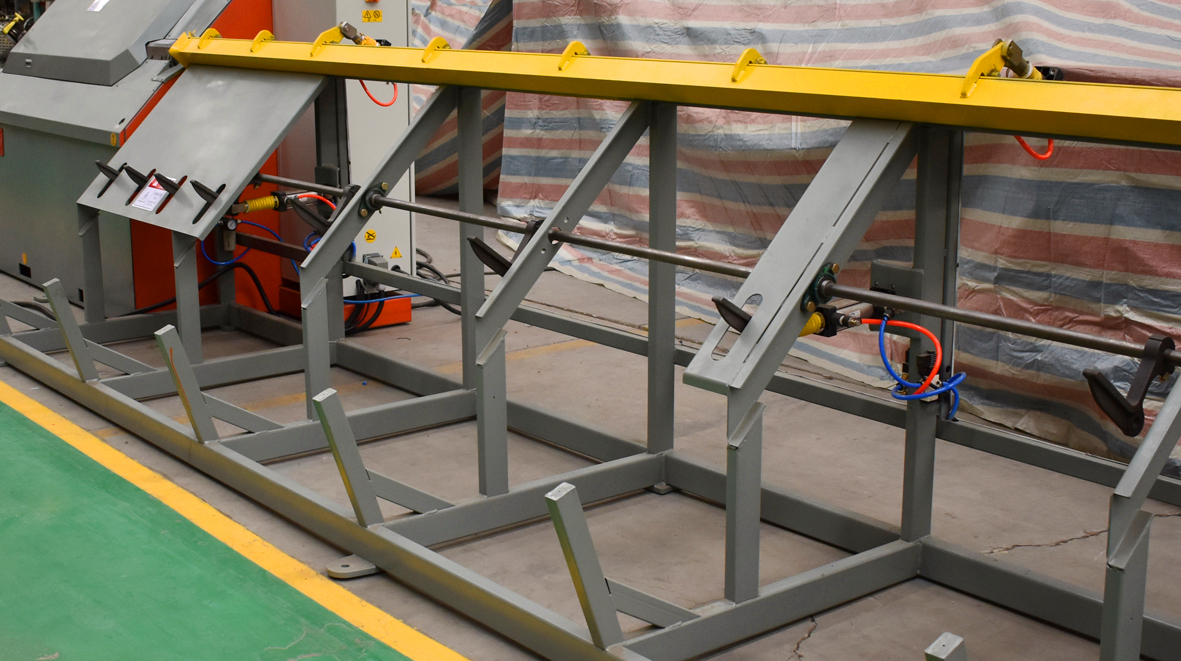

卸料机构
采用气缸驱动，卸料速度快，卸料整齐，便于收集。
