鼎峰冶金实业有限公司
GT5-12
类别:数控钢筋调直切断机
关键词:
数控钢筋调直切断机
GT5-12系列数控钢筋调直切断机是我公司在吸取国外先进技术的基础上，自主研发，全新设计的一款旋转式钢筋调直机，该机型具有运行平稳、速度快、加工精度高等优点，目前已经达到国际先进水平，广泛应用于国家基础建设各个领域
设备描述
GT5-12系列数控钢筋调直切断机是我公司在吸取国外先进技术的基础上，自主研发，全新设计的一款旋转式钢筋调直机，该机型具有运行平稳、速度快、加工精度高等优点，目前已经达到国际先进水平，广泛应用于国家基础建设各个领域。
产品参数
| 型号 | 牵引电机 | 调直电机 | 剪切伺服 | 矫切速度 | 齐头电机 | 矫切钢筋直径 | 矫切钢筋直径 | 矫切钢筋直径 | 矫切速度 | 矫切速度 | 矫切速度 | 钢筋定尺长度 | 钢筋定尺长度误差 | 矫直钢筋直线度 | 气路压力 | 主机外形尺寸 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 单位 | mm | KW | KW | KW | KW | m/min | mm | mm | m/min | m/min | m/min | m | mm | mm/m | MPa | mm |
| 数据 | 22 | 18.5 | 120 | 120 | 7.5 | Φ5-Φ12 | Φ5-Φ10 | Φ5-Φ8 | 70-130 | 70-130 | 70-130 | 0.8-12 | ≤±1.5mm | ≤±3mm/m | ≥0.7 | 3000×1000×2100 |
| 附注 | 变频电机 | 变频电机 | δs≤HRB335 | δs≤HRB400 | δs≤HRB500 | 矫切直径Φ5-Φ7参考工作速度70-110米/min | 矫切直径Φ8-Φ10参考工作速度80-130米/min | 矫切直径Φ11-Φ12参考工作速度70-120米/min | 亦可按用户需要加长 | 0.9立方/分 |
生产线

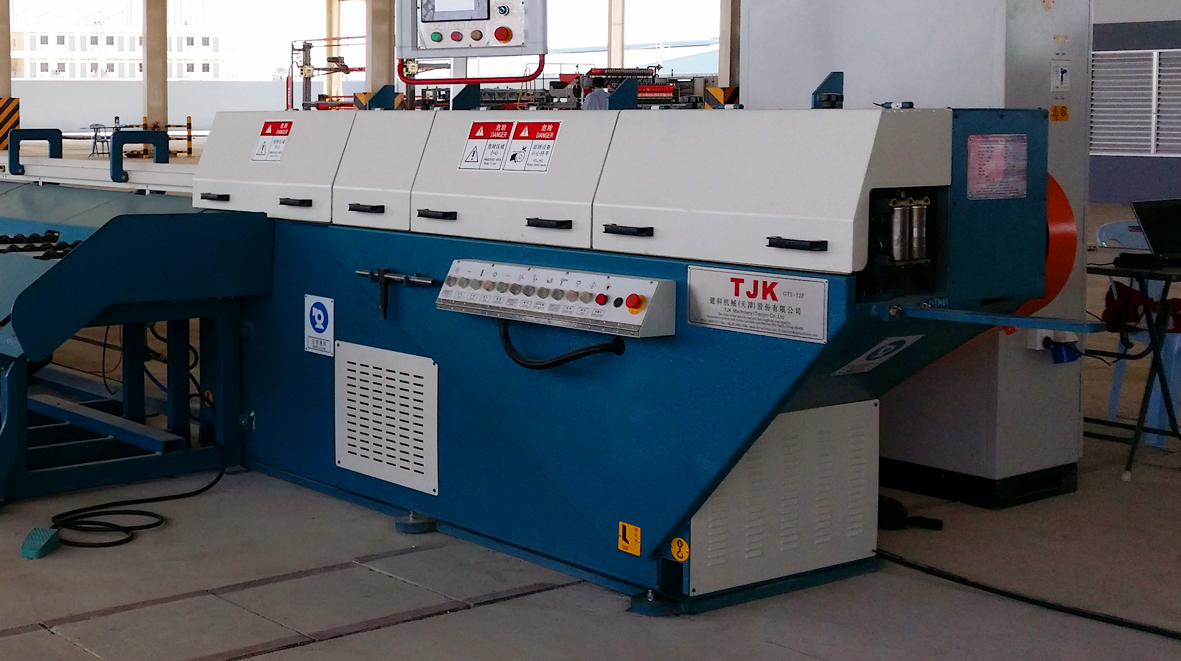

调直主机
由输送机构、调直机构和剪切机构、主机架等组成，主机主要完成盘条钢筋的输送、调直和剪切。整机采用防尘封闭式设计，操作安全，设备使用寿命极大延长。

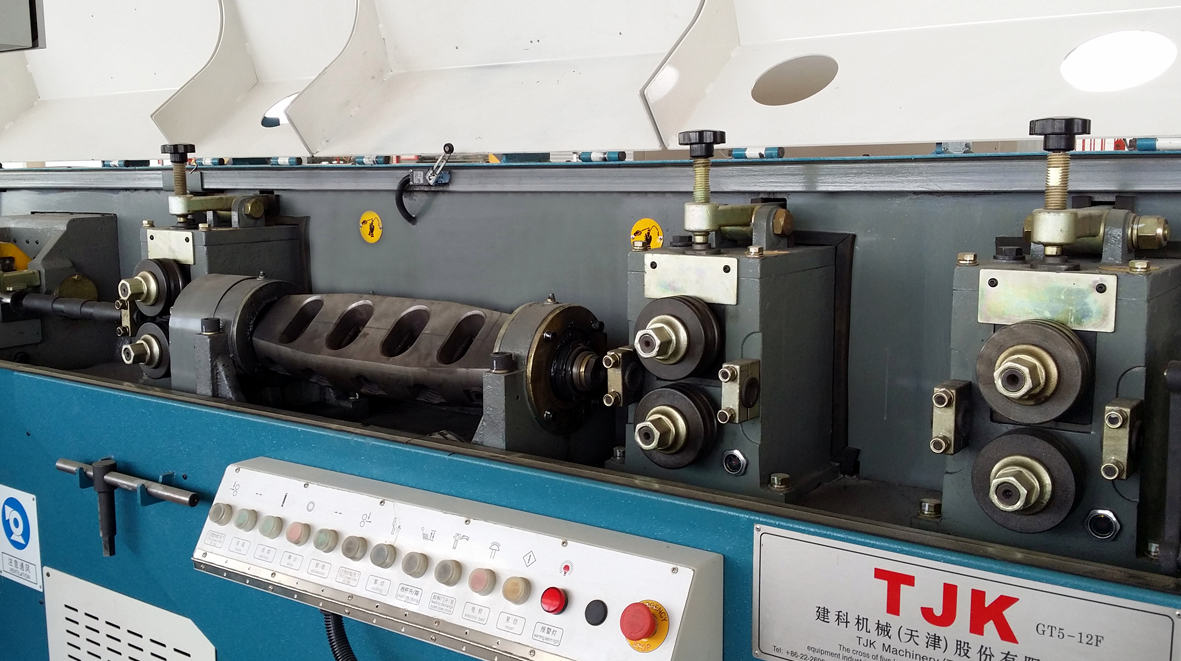

双变频调直、送进机构
调直不同的钢筋，可以通过调节调直与送进的配比关系，实现在调直剪切钢筋的同时，最大限度的保护钢筋表面质量，

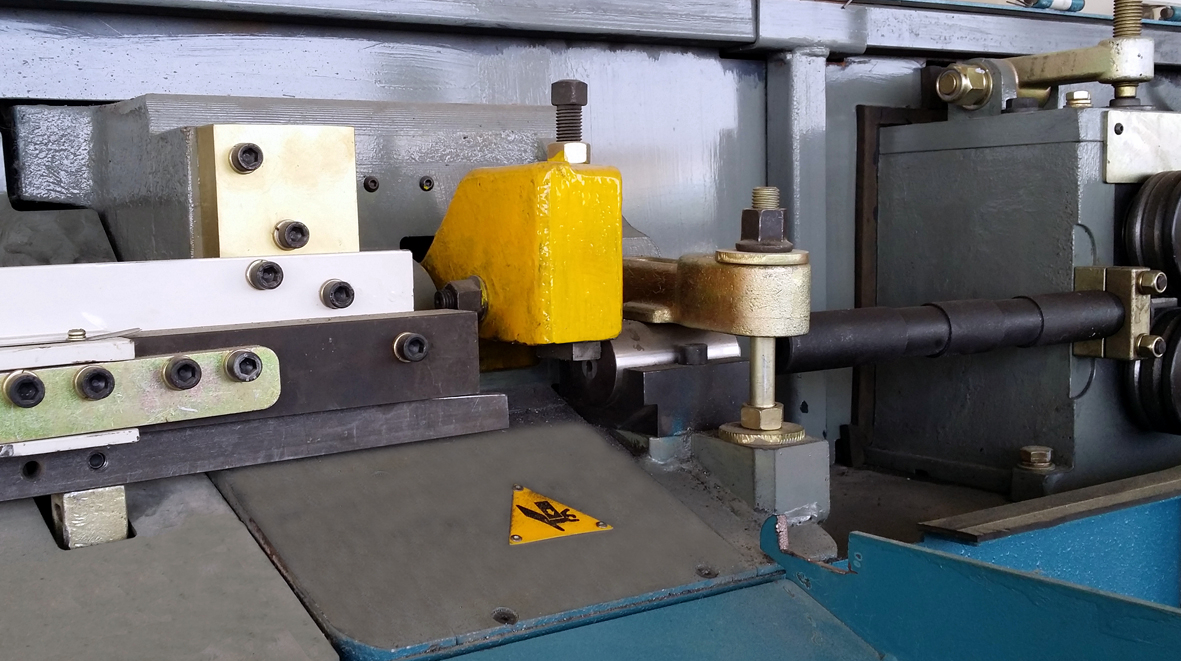

伺服剪切机构
该机构采用伺服剪切，使得加工的长度精度达到±1.5mm之内，牵引轮适合两种直径钢筋，且可多次使用。剪切刀可两面使用。

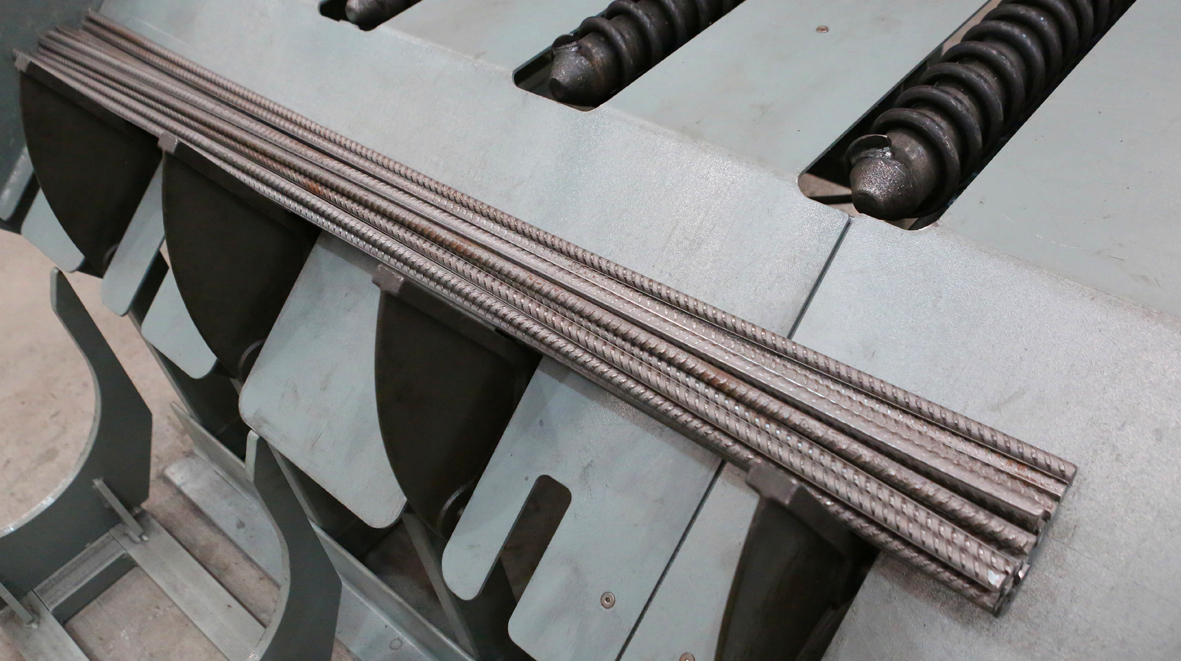

自动对齐卸料机构
该机构可使成品钢筋自动对齐到主机侧，料架带有二级缓冲机构，打包不需要停机，提高设备效率。
